P. 115
Informe anual 2016
Fase II de Contingencia, 205 ppb
200
GAM
180 BJU 172 ppb
165 ppb
160 Fase de I de Contingencia, 155 ppb
140
Ozono, ppb 120
100 NOM, 95 ppb
80
60
40
20
0
01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22
Hora

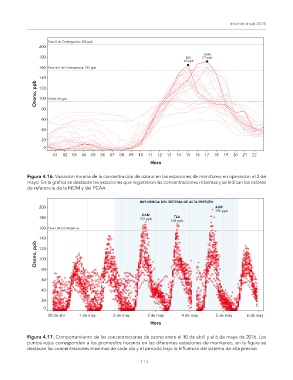

Figura 4.16. Variación horaria de la concentración de ozono en las estaciones de monitoreo en operación el 2 de
mayo. En la gráfica se destacan las estaciones que registraron las concentraciones máximas y se indican los valores
de referencia de la NOM y del PCAA.
INFLUENCIA DEL SISTEMA DE ALTA PRESIÓN
200 AJM
196 ppb
GAM
180 172 ppb TLA
168 ppb
160 Fase I de Contingencia
140
Ozono, ppb 120
100
80
60
40
20
0
30 de abr 1 de may 2 de may 3 de may 4 de may 5 de may 6 de may
Hora
Figura 4.17. Comportamiento de las concentraciones de ozono entre el 30 de abril y el 6 de mayo de 2016. Los
puntos rojos corresponden a los promedios horarios en las diferentes estaciones de monitoreo, en la figura se
destacan las concentraciones máximas de cada día y el periodo bajo la influencia del sistema de alta presión.
114
